EP 550 LCD 380V Kontrol Ünitesi (2,2KW-4KW Kapasiteli FE55)

EP 550 LCD 380V Kontrol Ünitesi (2,2KW-4KW Kapasiteli FE55)

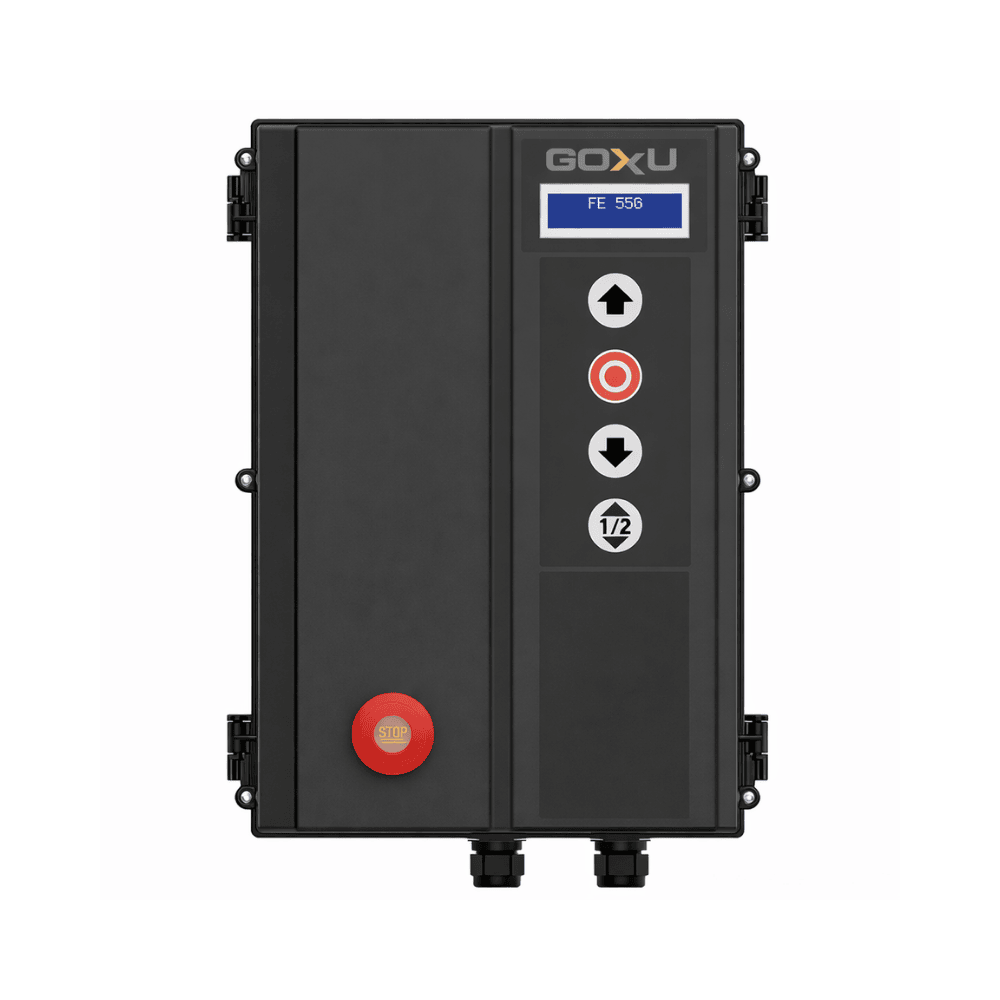

EP 550 LCD – 380V Kontrol Ünitesi (FE55), 2,2 kW ile 4 kW aralığındaki 380V trifaze motorlar için geliştirilmiş, LCD ekranlı profesyonel bir motor kontrol panosudur. Endüstriyel kapılar, seksiyonel kapılar, sarmal (high speed) kapılar ve ağır hizmet otomasyon sistemlerinde motorun hız, yön, tork ve güvenlik yönetimini tek merkezden sağlar.

Gelişmiş LCD ekranı sayesinde tüm parametreler menü üzerinden kolayca ayarlanabilir; arıza kodları ve çalışma durumları anlık olarak izlenebilir. Ayrıca, EP550 kontrol kartı optosensör, pnömatik emniyet kenarı, manuel açma-durma butonları ve fotosel sistemleriyle tam uyumludur

Genel Özellikler

• ✅ Tek faz 380V / 800W veya üç faz 400V / 1,5kW motor kontrol desteği
• ✅ LCD ekran ile kolay programlama
• ✅ Encoder (RS485) veya mekanik limit switch ile çalışma seçeneği
• ✅ Fotosel, emniyet kenarı, flaşör ve buton bağlantı girişleri
• ✅ Programlanabilir röle çıkışları (2 adet) — flaşör, lamba, buzzer, hata veya durum göstergesi olarak atanabilir
• ✅ Otomatik kapanma, hızlı kapama ve ön uyarı sistemi
• ✅ Yavaş başlama / durma ve yön kontrolü
• ✅ Faz, tork ve akım koruma devreleri
• ✅ 24VAC/12VDC sensör beslemesi
• ✅ Servis ve yay ömrü sayacı + bakım hatırlatıcısı

Teknik Özellikler

• Giriş Gücü: 3N~400VAC 50Hz
• Motor Kapasitesi: 2,2kW – 4 kW (max)
• Motor Bağlantısı: U, V, W terminalleri (X2 bloğu)
• Röle Çıkışları: 2 adet – programlanabilir (flasher, hata, durum)
• Sensör Bağlantısı: Fotosel, optosensör, pnömatik kenar, limit switch
• Encoder Girişi: RS485 A/B (12V besleme destekli)
• Kontrol Gerilimi: 24VAC (350mA max)
• Güvenlik Girişleri:
  • STOP
  • Fotosel
  • Optosensör
  • Emniyet kenarı
• Koruma Özellikleri: Faz sırası kontrolü, aşırı akım, termik koruma
• Çalışma Sıcaklığı: -20°C ~ +55°C
• LCD Ekran: Türkçe / İngilizce menü desteği

📦 Kutu İçeriği

1 adet EP550 kontrol kartı
1 adet LCD ekran modülü (entegre)
1 adet Kullanım kılavuzu (TR/EN)

Montaj bağlantı aparatları

❓ Sıkça Sorulan Sorular (S.S.S.)

1. Hangi motorlar için uygundur?

• 380V trifaze çalışan 2,2 kW – 4 kW arası endüstriyel motorlar için uygundur.

2. Hangi kapı sistemlerinde kullanılır?

• Seksiyonel kapılar, sarmal (hızlı) kapılar, endüstriyel sürgülü ve ağır hizmet otomatik kapılarda kullanılır.

3. LCD ekran ne işe yarar?

• Motor ayarları, çalışma parametreleri ve arıza kodlarının kolayca görüntülenmesini ve ayarlanmasını sağlar.

4. Montajı kullanıcı yapabilir mi?

• yetkili elektrikçi veya teknik servis tarafından yapılması önerilir.
